아두이노 설치 방법 (윈도우 10 & 이전 버전)

windows 7

윈도 7 환경에서 아두이노 tool을 설치하고 arduino driver를 설치하는 방법을 알아본다.



구글에서 arduino를 검색한다.

https://www.arduino.cc/

Arduino - Home



Software > Online Tools > Downloads를 선택한다.

군청색 상자에 Windows installer, for windows xp and up(이 부분에 windows 7이 포함된다.)

windows 10 을 사용하는 사람은 Windows app Requires win 8.1 or 10을 눌러 설치하면 된다.

아래에 보면 JUST DOWNLOAD를 클릭한다. 기부를 유도하는 UI이지만 '그저 다운로드'만 하면 된다.

다운로드된 설치 파일을 실행한다. I Agree를 선택한다.

Install Arduino software: arduino 설치

Install USB driver: USB driver 설치

Create Start Menu shortcut: 시작 메뉴에 실행파일 넣을 거냐

Create Desktop shortcut: 바탕화면에 실행파일 넣을 거냐

Associate.ino files:. ino 파일 생성 유무



다 설치하자

3개 정도 뜬다 모두 설치

다 설치하고 나면 바탕화면에 아래와 같은 아이콘이 생긴다.



실행하고 툴 메뉴에 포트를 보면 비활성화된 것을 확인할 수 있다.

장치 관리자 실행

윈도키 + R 실행하고

devmgmt.msc를 입력하고 실행한다.(있어 보이게 하자)

기타 장치에 USB 2.0 Serial ~ 를 보니 드라이버가 설치되어있지 않았다.. (한 번에 되는 게 없다.)

자동으로 잡혀있다면 드라이버 업데이트 설정을 건너뛰어도 된다.

만약 장치와 연결한 USB가 장치 관리자에 어디에 있는지 모르겠다면 USB를 뺐다 꼈다 하면서 생성되는 아이콘을 보면 확인 가능하다.

아래의 파일을 다운로드하여서 압축 해제를 한다.

CH341SER.zip

0.14MB

포트 설정에 가서 드라이버 탭에 '드라이버 업데이트'를 클릭한다.

컴퓨터에서 드라이버 소프트웨어 찾아보기를 클릭한다.

아까 다운로드하였던 폴더 경로를 설정한다.

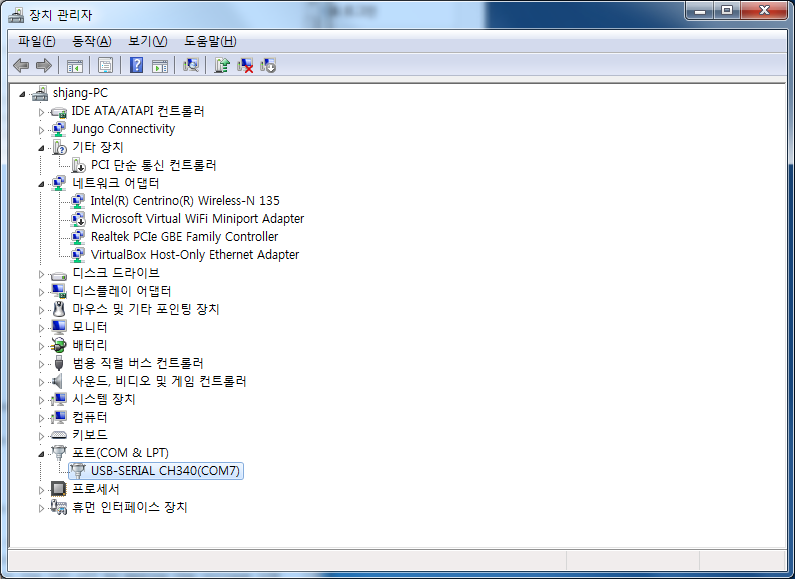

설치가 완료되면 포트(COM & LPT)에 정상적으로 포트가 잡힌 것을 확인할 수 있다. COM7번 포트에 잡혔다.

이후

보드: Arduino Uno
포트: COM7

을 선택한다.

Arduino Tool에서는 기본적으로 예제를 제공하는데 예제 > 01.Basics > Blink를 선택한다.

void setup() 함수 위의 주석을 보면 LED_BUILTIN 핀이 13번 핀에 할당된 것을 알 수 있고

const int LED_BULTIN 13;

이 생략된 이유는 아마도 해당 tool 내 라이브러리에 이미 상수(LED_BULTIN)로 선언해 두었기 때문일 것이다.

이 상태에서 업로드를 진행하면 보드에 바이너리가 전송된다.
